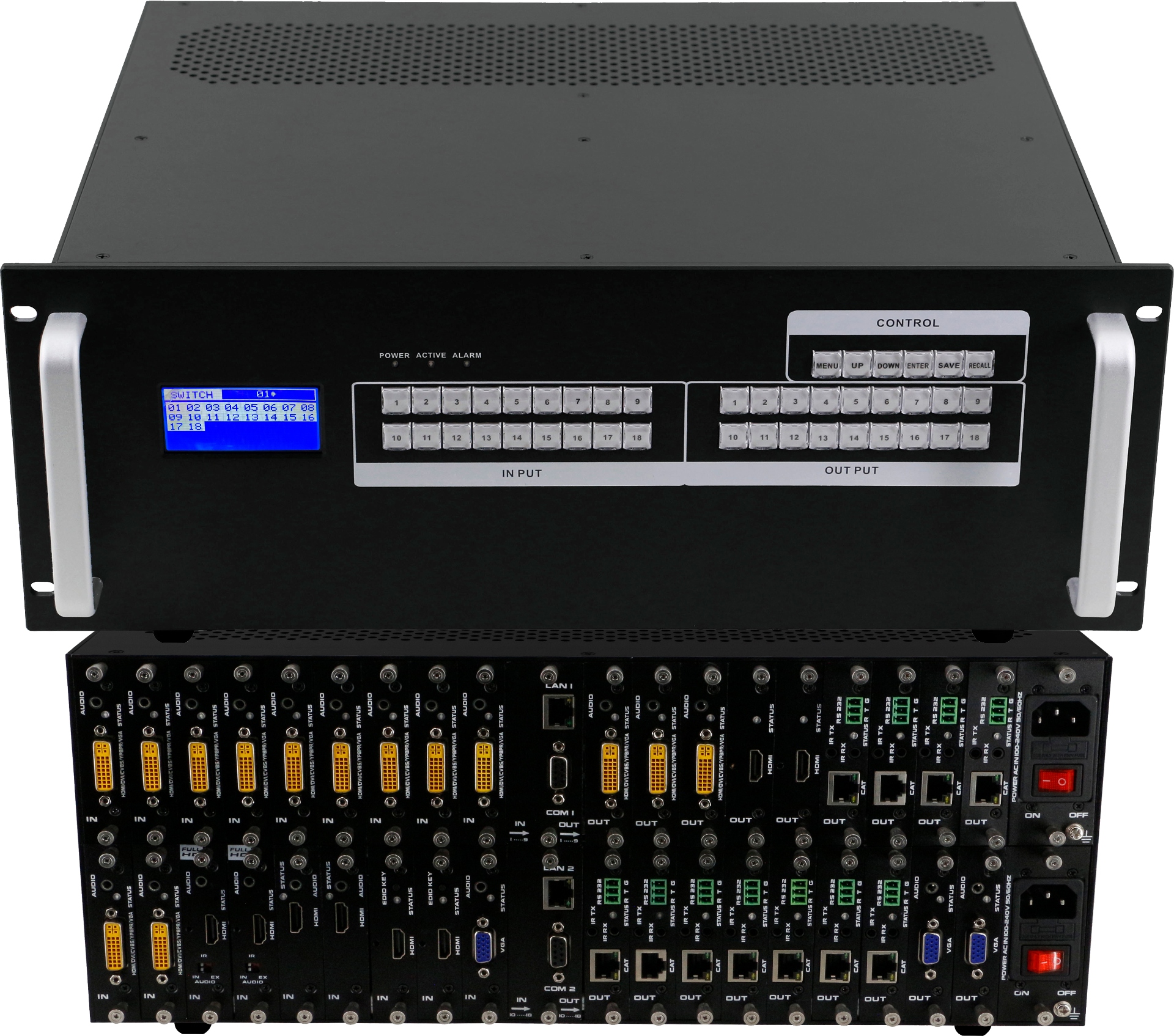

有縫混合高清矩陣
產品特點：
1. 插卡式結構設計，采用每張卡4個通道的設計，可靈活配置輸入輸出信號類型及信號通道數，擴展方便，維護便捷，主機可以同時兼容不同的信號，可以配置AV、VGA、YPbPr、 DVI、HDMI、HD-SDI、光纖、網絡等不同的輸入輸出板卡，互不干擾，信號可相互轉換，同時傳輸；
2. 可選配內置中控模塊，提供app，支持iphone、ipad、安卓平板及手機無線控制，提供設計平臺，用戶可對app軟件的背景圖片、顏色進行更換，按鈕的大小、位置、外觀可自由設計；iphone、ipad軟件通過蘋果公司審核，可從app store下載，不需越獄；
3. 支持EDID管理，現場可通過串口軟件更改板卡EDID數據；
4. VGA、AV輸入板卡都帶音頻輸入（選配），并且音頻可溶合到HDMI輸出的視頻里，即輸出端的HDMI線可同時傳輸輸入的視頻和音頻，連接電視等HDMI顯示設備時，不需另接音頻線；
5. DVI、VGA、AV輸出板卡都支持獨立的音頻輸出（選配）；
6. HDMI及DVI輸入端帶數字均衡調整電路，輸出帶信號預加重增強電路，使信號能進行更長距離傳輸，輸入輸出都可超過20米距離；
7. 所有板卡和主板，采用德國Erni原裝進口專業高速連接器，非普通金手指連接；
8. 支持RS-232、紅外（選配）、網口（選配）控制信號切換功能；
9. 一體化全鋁拉絲面板、藍光液晶顯示屏，美觀高檔的外觀設計；
10. 采用Contrex嵌入式ARM處理器控制，運行速度更快，系統更穩定；
11. 支持一鍵快速查詢功能，方便察看矩陣的切換狀態；
12. 具有掉電記憶功能帶有斷電現場保護，上電自動恢復關機前狀態；
13. 標準機架安裝的金屬機箱。
14. 采用國際通用的標準寬電壓輸入電源，電網電壓在 100V—250V 之間波動，都能保證穩定的輸出，極大提高了系統的可靠性和穩定性，16系列最大功耗55W，32系列最大功耗100W。
15. 全貼片SMT工藝，特有ESD靜電保護功能；
16. 數字信號運用了點對點無損傳輸方式，有力保證了圖像信號的高保真輸出；
17. 電訊級核心數字交換芯片，具有超強的抗干擾及全天候工作能力；
18. 機架安裝：標準3-12U ；
19. 帶寬：5.25Gbps 增益：0dB
20. 位時鐘抖動：<0.15Tbit
21. 位上升時間：<0.3Tbit（20%--80%）
22. 位下降時間：<0.3Tbit（20%--80%）
23. 最大傳輸延時：5nS
24. 切換速度：200ns（最長時間）
25. 串行控制接口：RS-232, 9-針公 D型接口,波特率：9600, 數據位8位，停止位1, 無奇偶校驗；2 = RX, 3 = TX, 5 = GND
26. 以太網控制接口（選配）: RJ-45母接口,TCP/IP Server或UDP模式,自適應10M或100M,全雙工;
27. 平均故障間隔時間：（MTBF）30000小時
高清矩陣板卡
4路DVI輸入卡BK-4DVI-D-IN
每卡支持4路DVI-D格式信號輸入；
支持圖像分辨率1920x1200P60；
支持EDID 管理，通過串口軟件，每路輸入都可現場讀寫EDID；
點對點硬件無壓縮實時轉換；
傳輸距離大于20m；
具有輸入輸出預加載，切換速度更快；
即插即用，無需軟件，無需驅動；
最大功耗 12W；
像素帶寬 165MHz,全數字；
接口帶寬 5.25Gbps,全數字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime) <0.3Tbit (20%--80%)；
最大傳輸延時 5nS(±1nS)；
信號強度 T.M.D.S. +/- 0.4Vpp；
最小/最大電平 T.M.D.S. 2.9V/3.3V；
阻抗 50Ω；
4路HDMI輸入卡BK-4HD-IN
每卡支持4路HDMI格式信號輸入；
支持圖像分辨率1920x1200P60；
兼容HDMI1.4的標準，HDCP1.3協議, DVI1.0協議；
支持HDCP，支持藍光DVD；
支持EDID 管理，每路輸入都可現場讀寫EDID；
點對點硬件無壓縮實時轉換；
傳輸距離大于20m；
具有輸入輸出預加載，切換速度更快；
即插即用，無需軟件，無需驅動；
最大功耗 12W；
像素帶寬 165MHz,全數字；
接口帶寬 5.25Gbps,全數字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime) <0.3Tbit (20%--80%)；
最大傳輸延時 5nS(±1nS)；
信號強度 T.M.D.S. +/- 0.4Vpp；
最小/最大電平 T.M.D.S. 2.9V/3.3V；
阻抗 50Ω；
4路VGA輸入及分量輸入卡4VGAYP-IN(可選配音頻)
每卡支持4路VGA或分量、音頻（選配）信號輸入；
支持圖像分辨率1920x1200P60；
輸入阻抗75Ω；
接口為DB15母頭，音頻為3.5音頻接頭。
4路AV（CVBS）復合視頻輸入卡4AV-IN
每卡支持4路AV信號輸入；
支持視頻及音頻同時輸入；
視頻采用RCA接口，音頻采用3.5音頻接頭；
24位真彩色像素格式；
3D去隔行,3D降噪,自動黑電平控制；
4路SDI輸入卡4SDI-IN
每卡支持4路信號輸入；
兼容3G*SDI/HD-SDI/SD-SDI
支持1920*1080@60HZ高分辨率
具有輸入輸出預加載，切換速度更快
即插即用，無需軟件，無需驅動
接口類型為BNC
DVI-D數字信號輸出卡4DVI-OUT
每卡支持4路信號輸出；
采用DVI-D接口，輸出DVI信號；
支持圖像分辨率1920x1200P60；
支持EDID 管理，可通過每路輸出接口現場讀取顯示設備的EDID；
點對點硬件無壓縮實時轉換；
傳輸距離大于20m；
具有輸入輸出預加載，切換速度更快；
即插即用，無需軟件，無需驅動；
最大功耗 12W；
像素帶寬 165MHz,全數字；
接口帶寬 5.25Gbps,全數字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime) <0.3Tbit (20%--80%)；
最大傳輸延時 5nS(±1nS)；
信號強度 T.M.D.S. +/- 0.4Vpp；
最小/最大電平 T.M.D.S. 2.9V/3.3V；
數字阻抗為50 Ω；
模擬阻抗為75 Ω；
HDMI輸出卡4HD-OUT
每卡支持4路信號輸出；
兼容HDMI1.4的標準，HDCP1.3協議, DVI1.0協議；
支持EDID 管理，每路輸出接口都可現場讀取顯示設備的EDID；
點對點硬件無壓縮實時轉換；
傳輸距離大于20m；
具有輸入輸出預加載，切換速度更快；
即插即用，無需軟件，無需驅動；
最大功耗 12W；
像素帶寬 165MHz,全數字；
接口帶寬 5.25Gbps,全數字；
(Clock Jitter)<0.15 Tbit；
(Risetime )<0.3Tbit (20%--80%)；
(Falltime) <0.3Tbit (20%--80%)；
最大傳輸延時 5nS(±1nS)；
信號強度 T.M.D.S. +/- 0.4Vpp；
最小/最大電平 T.M.D.S. 2.9V/3.3V；
阻抗 50Ω；
VGA/色差輸出卡4VGAYP-OUT
每卡支持4路信號輸出；
兼容VGA信號及分量色差信號，支持兩種信號輸出；
支持圖像分辨率1920x1200P60；
阻抗75Ω
接口為DB15母頭
AV（CVBS）復合視頻輸出卡4AV-OUT
每卡支持4路信號輸出；
支持視頻及音頻同時輸出；
視頻采用RCA接口，音頻采用3.5音頻接頭；
24位真彩色像素格式；
3D去隔行,3D降噪,自動黑電平控制；
